SENSOR TERMOPAR CONVENCIONAL METÁLICO

TERMOPAR CONVENCIONAL METÁLICO

Temperatura de até 1000°C

Tubo metálico

Os termopar com tubos de proteção metálica são utilizados para medição de temperatura de líquidos e gases, em média é alta temperatura, operando em ambientes rigorosos, dependendo da aplicação, em temperaturas de até 1000°C.

Este tipo de sensor possui excelente resistência mecânica, diferente dos sensores minerais e cerâmicos.

Aplicação:

Fornos e estufas Industriais

Características Técnicas



Tipos de termopares:

CaboCondutorTemperatura
TipoPositivoNegativoFaixa
TCobreConstantan-200°C~0°C
TCobreConstantan0°C~370°C
JFerroConstantan0°C~760°C
ECromelConstantan0°C~870°C
KCromelAlumel0°C~1260°C
NNicrosilNisil0°C~1260°C
S90% Platina
10% Rhódio
Pt 100%0°C~1480°C
R87% Platina
13% Rhódio
Pt 100%0°C~1480°C
B70% Platina
30% Rhódio
94% Platina
06% Rhódio
870°C~1700°C


Limite de temperatura:

CaboBitola 8 AWG Bitola 14 AWGBitola 20 AWGBitola 24 AWG Bitola 27 AWG
Tipo(Ø3,26mm)(Ø1,63mm)(Ø0,81mm)(Ø0,51mm)(Ø0,35mm)
T-370°C260°C200°C-
J760°C590°C480°C370°C-
E870°C650°C540°C430°C-
K/N1260°C1090°C980°C870°C-
S/R---1480°C1100°C
B---1700°C-

Obs.: Os limites se aplicam para termopares convencionais utilizando tubos de proteção ou com poços de proteção fechados na extremidade.



Modelos

TCMRTermopar Convencional Metálico Reto

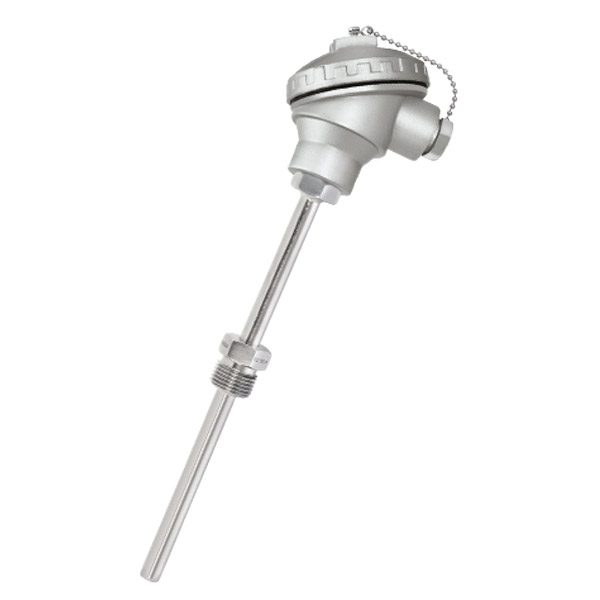

TCMRRTermopar Convencional Cerâmico Reto com Rosca
TCMRFATermopar Convencional Cerâmico Reto com Flange Ajustável

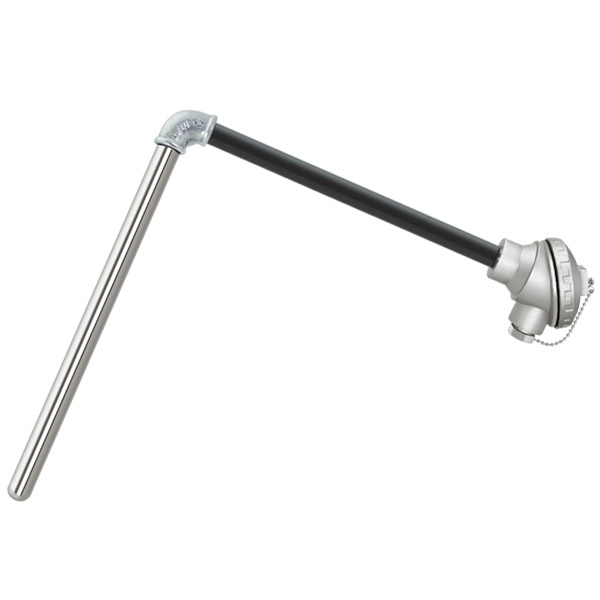

TCMRA90Termopar Convencional Cerâmico Ângulo 90
